Cosa l’è el liquid de raffreddament?

Nov 29, 2025

Identifegad

Cosa l’è el liquid de raffreddament?

El liquid de raffreddament l’è la roba che corre travers de la batteria e impediss ai celùl de cusinar luur stess. Un cuncett assée facil ma tanti gent el capissen mal.

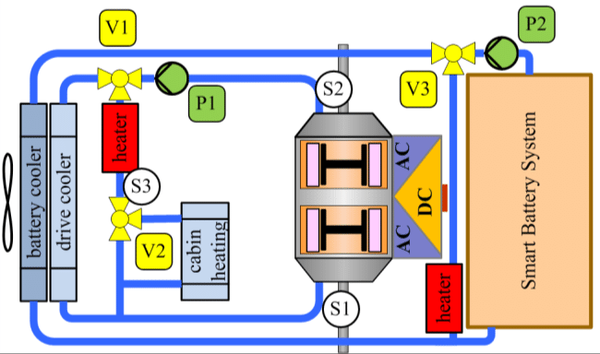

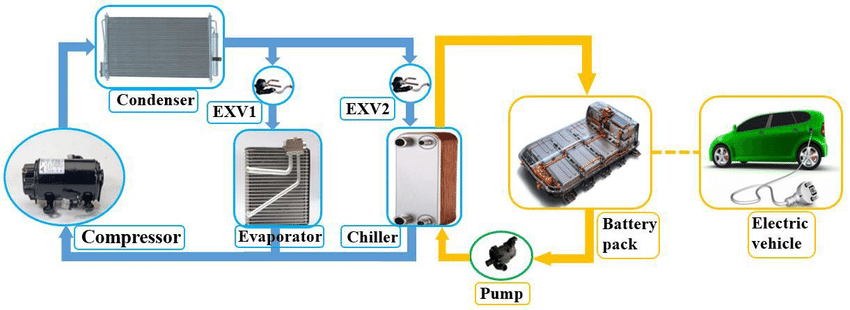

In di aplicaziun EV e ESS parlom de una mescolanza de aqua de glicol- che circula travers plach frècc o canai de raffreddament lavuraa in de la strütüra del pachett. El fluid ciappa el calor di celùl, el purta en un refrigerant o en un radiatur, scarta el calor, el turna per olter. El ciclo cuntinua a funziunar fin che el pachett l’è atif.



El fluid stess



Desmentega tüt chel che savè sul liquid de raffreddament per la macchina. Quel Prestone verd de AutoZone destrugarà un grupp de baterie. I inibitur de la corrusion in del antigelo cunvenziunal sun cumpost ionich-che condusen eletricità. Te g’he fà travers de un pachett de 400 V, te dumandat guasti a terra.

El liquid de raffreddament de la bateria g’ha de sudisfar dü recuisit che g’han minga interes al antigelo regular:

Electrical resistivity above 100 kΩ·cm minimum. Most OEMs spec 150 kΩ·cm or higher. Tesla's spec calls for >200 kΩ·cm su riempimento fresco.

Contenut de ion sotta 25 ppm. Quai specifich dis 10 ppm. Chestu l’è perché pœdet minga sultant duperà aqua distilada e mes’cià el glicol stess g’ha de vèss ultra-pur.

La glisantina BASF G40 e l’Arteco Havolina XLC sun i dü che vedaré püsee despess in del camp. Chevron fabrica anca una formulaziun specifich per la bateria. Chesti custan circa $40-60 al galon cuntra $12-15 per el liquid de raffreddament OAT normal. En valeva la pena.



coolant



Raport de mescolanza



50/50 glicol de etileno en aqua deionizada l’è de serie. Quaivun corre 60/40 in di clim frecc. Passar sora el 60% de glicol en realtà te fà mal-la viscosità aumenta, el trasferiment de calor disminuiss, la pompa funziuna püsee dur.

La matemategh del punt de cungelament:

La mistura 50/50 la se cungela intorn a -37 grad

60/40 te purta forsi a -52 grad

El glicol pur se cungela a -12 grad (sì, giuntà aqua sbassa el punt de cungelament, la chimich l’è strana)

Per la magiur part del Nord America 50/50 va ben. Se l’è drée a distribuir di pachett en Minnesota o en Alberta, parlà cunt el tò ingegner termich per diventar püsee rich.



coolant



Fluss



L’è chi chì che vedi la magiur confusiun. La gent suradimensiuna o sottadimensiuna i pomp.

El calcul l’è minga cumplicà. G’he vœu de savè tri ròbb: quant calor genera el pachett, che aument de temperadüra pœu tollerar en tüt el circuit e el calor specifich del liquid de raffreddament.

Per una mes’cia EG/aqua 50/50, el calor specifich l’è de circa 3,3 kJ/kg·K. Densità de circa 1,07 kg/L.

Disem che g’he un pachett de 75 kWh che fà una scarica 2C. Chesta l’è una produziun de 150 kW. La figura 5-6% de generaziun de calor a chel tass-la ciama carich termich de 8 kW. Se vœut mantegnir el delta de entrada-a uscita sotta 4 grad :

8000 W ÷ (1,07 kg/l × 3300 J/kg·K × 4 K) × 60=34 l/min

Chestu l’è un numer real de un pruget real. La pompa real che g’hem specificà l’era valutada 40 L/min per dar-n spazi per la testa.

La magiur part di pachett EV per passegger funzionan 8-15 L/min a nurmai carich de guida. Bumps durant la carica rapida o una volta putenza sustenüda.



Cosa va mal



Vist quai modalità de falliment in di an.

Tip de liquid de raffreddament sbaglià.Cumprar el risultà cun l’antigelo cunvenziunal durant el servizi. Picc de condutività. BMS vede un guast de isolament, el pachett se spegn. Se te set fortunà, tira sultant di codes. Se l’è minga fortunà, g’he l’arco interno.

Contaminaziun.La qualità de l’aqua la cunta. Un sit indué g’ho lavurà duperava l’aqua del rubin per el riempiment inizial perché “l’è drée a passà travers del deionizatur”. Tranne che g’han evità el deionizatur. El contenüu de clorur l’era de 180 ppm. Duveva sciacquà tüt el sistèm e sostituir i placch frècc-lavur de 40 mila dolar sü un’installaziun de 200 mila dolar.

Degradaziun in del temp.El glicol l’ossida. La forma acid glicoleg, pœ acid ossaleg. El pH cala. I inibitur de la corrosion se duperan. I OEM disen che g’he un interval de servizi de 4-5 an, ma g’ho vist che el liquid de raffreddament va mal en 2 an en ambient a volta temperadüra. Pruva ogni an.

Aria in del sistema.El sanguinament di cicli de raffreddament del EV l’è finit. I taschin d’aria causan punt cald. La cellula diretament sota la bolla la corre 8-10 grads plussee colda dei so visin. Invegiament acelerà, sbiadiment de la capacità, a la fin un reclam de garanzia.



Prova condiziun del liquid de raffreddament



G’he vœuren tri misuraziun:

El pH- del liquid de raffreddament frèsch l’è de 7,8 a 8,5 a segond de la formulaziun. Sota 7,0 al vœl dir qe el paqet inibidor l’è esaurì. Cambial.

I meter purtatil de resistività-esisten ma g’han un prezi volt. Manda un campiun en un laboratori se g’he n’è minga. Qual-sa-vöör sotta de 50 kΩ·cm l’è drée a diventar marginal.

El rifrattometer de cuncentraziun de glicol-funziuna. Strument de $30, dupera 10 segund. L’è drée a cuntrular la diluiziun de la condensaziun o quaivun che giuntà aqua diretta.

Quai flotta fà di prugram de stil analìs del petròli, manda campiun a Polaris Labs o Blackstone ogni 6 mes. Eccesivament per la magiur part di aplicaziun ma g’ha sens per i grandi installaziun.



coolant



Immersiun diretta cuntra raffreddament indirett

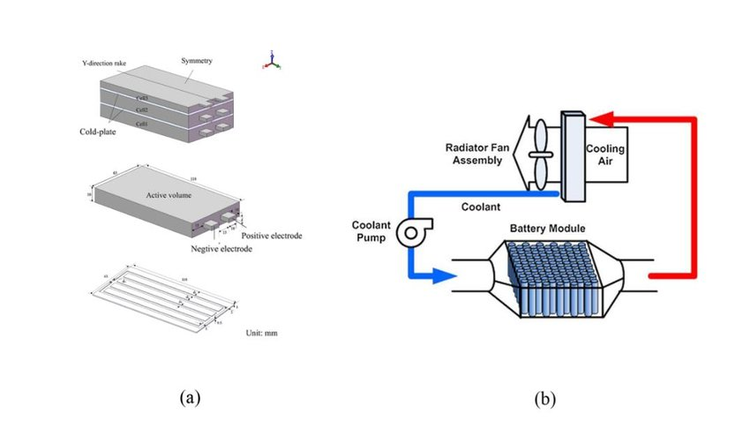

Tut chel che l’è stà dit sora pensa che el fluid de raffreddament indirett-corr travers di canai, e toca mai i celùl. Chestu l’è el 95% de chel che g’he fœura.

L’immersion direta l’è diversa. I cellule se senten ind un bagn de fluid dieletreg. Nissun placch frècc, nissun material de interfacia termich, el fluid cuntatta diretament la lattina. El trasferiment de calor l’è püsee bon. La complessitaa l’è plussee bassa ind una quai manera, plussee volta ind oltre.

I fluid sun diferent anca de M Novec e Solvay Galden sun i grand nomm. Chesti sun cumpost fluorà, cun basa condutività, chimicament inert. Anca estremament cari-$300-400 al liter per quai formulaziun.

L’immersiun diretta la se mustra in del memorizaziun a la red e in di aplicaziun per veicul a volt-prestaziun. Ancamò minga mainstream ma la prestaziun termich l’è dificil de discuter.



Foglio specifiche



Riferiment rapid per chel che g’he stà de vardar quand se procura el liquid de raffreddament de la bateria:

Parametr Obietiv
Bas Etilenglicol, grad vergin
Resistività >150 kΩ·cm (>Minimo assolù de 100 kΩ·cm)
pH 7.8 - 8.5
Cloruro <25 ppm
Sulfat <25 ppm
Alcalinità de riserva >3 ml
Punt de congelament (50/50) -37 grad o inferiur
Norme cumpatibil ASTM D3306, SAE J1034



Ottien el MSDS e el foji de dati tecnich del tò furnidur. Se pœden minga furnir di dat de resistenza, truva un olter furnidur.
